Clavicle Fracture — an interactive 3D explainer

drag = rotate · scroll = zoom · right/shift-drag or arrows = move · double-click = centrehúzás = forgatás · görgetés = zoom · jobb gomb/Shift+húzás vagy nyilak = mozgatás · dupla katt = középre

ViewNézet

ShowMegjelenítés

LabelsFeliratok Surrounding anatomyKörnyező anatómia Muscle pulls (why it shifted)Izomhúzások (miért csúszott el) Hanging & load pathFüggesztés és teherút Color the piecesDarabok színezése Gentle motionFinom mozgás

Piece alignment — what setting the bone (e.g. surgery) would aim forDarabok illesztése — amit a csont beállítása (pl. műtét) célozna 0%

As on the X-rayAhogy a röntgenen→Anatomically alignedAnatómiai helyzet

How the arm hangs: its weight flows arm → shoulder blade → ligaments → collarbone → breastbone, the only bony anchor.
✕ = the flow is interrupted at the break — that's why the shoulder sags. Align the pieces (slider) or heal past ~week 6 and watch it reconnect. Így függ a kar: a súlya a kar → lapocka → szalagok → kulcscsont → szegycsont útvonalon jut a vázra — ez az egyetlen csontos rögzítés.
✕ = a teherút a törésnél megszakad — ezért süllyed a váll. Illeszd össze a darabokat (csúszka), vagy lépj a gyógyulásban a ~6. hét utánra, és nézd, ahogy újra összekapcsolódik.

The typical course of this fracture healing without surgery: the body bridges the pieces roughly where they lie. Drag through a year:Így gyógyul egy ilyen törés jellemzően műtét nélkül: a szervezet nagyjából ott hidalja át a darabokat, ahol épp fekszenek. Húzd végig egy éven:

↑ Drag the slider (or pick a phase) to play the healing course in 3D.↑ Húzd a csúszkát (vagy válassz szakaszt), és a 3D nézet lejátssza a gyógyulást.

Typical adult course, healing roughly in place (no surgery). Actual timelines vary — the real plan comes from clinicians.Jellemző felnőtt lefolyás, nagyjából helyben gyógyulva (műtét nélkül). A tényleges ütem egyénenként eltér — a valódi terv az orvosoké.

What to expect along the wayMire számíts közben

The hunched posture is temporary for most people. Once callus stiffens the fracture over the first weeks, the strut bears load again, pain eases, and physiotherapy actively restores posture — it is not "locked in".
A görnyedt testtartás átmeneti a legtöbbeknél. Amint a callus az első hetekben megmerevíti a törést, a merevítő újra terhelhető, a fájdalom enyhül, és a gyógytorna helyreállítja a tartást — nem "rögzül be".
Some shortening can remain. If the bone heals with the current overlap, that shoulder may sit a touch further forward and inward — often barely noticeable, usually not a functional problem.
Némi rövidülés megmaradhat. Ha a csont a jelenlegi átfedéssel gyógyul, az a váll kicsit előrébb és beljebb ülhet — gyakran alig észrevehető, működési gondot ritkán okoz.
A bump is normal. Collarbones healed without surgery usually keep a visible callus bump that slims slowly over months to years.
A dudor normális. A műtét nélkül gyógyult kulcscsonton többnyire látható callus-dudor marad, amely hónapok-évek alatt lassan kisimul.
Worth telling the medical team: skin tented over a fragment, numbness or tingling down the arm, or pain that escalates instead of easing. And ask when to start gentle movement — shoulders stiffen if kept still too long.
Orvosnak jelezni érdemes: csontdarab felett sátorszerűen kifeszülő bőr, a karba sugárzó zsibbadás, vagy fokozódó (nem enyhülő) fájdalom. És kérdezd meg, mikor kezdődhet az óvatos mozgatás — a váll hamar bemerevedik, ha sokáig teljesen áll.

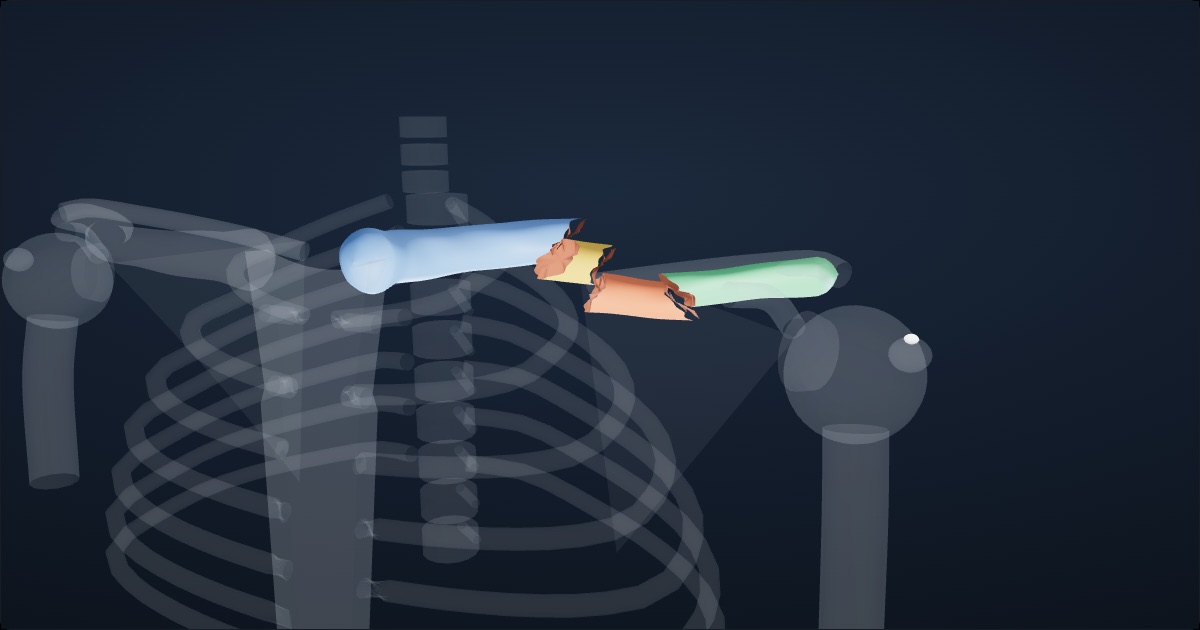

An educational 3D reconstruction of a real broken collarbone — a midshaft clavicle fracture from a cycling accident — built from two X-ray projections and the radiology report. Shapes are approximate: this page exists to help understand the injury, not to diagnose or guide treatment.Egy valódi kulcscsonttörés — kerékpáros balesetből származó, a csont középső szakaszán tört kulcscsont — oktatási célú 3D rekonstrukciója, két röntgenfelvétel és a radiológiai lelet alapján. A formák közelítőek: az oldal a sérülés megértését segíti, nem diagnózist vagy kezelést ad.

What brokeMi tört el

The clavicle snapped in its middle section (shaft) — the slimmest part of its S-curve and the most common place for it to break.
A kulcscsont a középső szakaszán (testén) tört el — ez az S-ív legvékonyabb része, és a leggyakoribb törési hely.
The break is comminuted: the middle shattered into several pieces instead of snapping in two.
A törés darabos: a középső rész több darabra tört, nem egyszerűen kettévált.

The four pieces in the 3D view:A négy darab a 3D nézetben:

Medial fragment — inner piece, still attached at the breastbone; sits about one bone-width too high.Belső (mediális) darab — a szegycsontnál rögzül; kb. egy csontszélességgel feljebb áll a kelleténél.
Small wedge — a chip tilted at the break point.Kis ék — a törésnél megbillent szilánk.
Large middle fragment — a long loose segment lying below the bone's line.Nagy középső darab — hosszú, szabad szakasz a csont vonala alatt.
Lateral fragment — the outer piece carrying the shoulder; sags down and inward, slightly shortening the bone.Külső (laterális) darab — ez tartja a vállat; lefelé és befelé süllyed, így a csont kissé megrövidül.

Why the pieces sit like thatMiért így állnak a darabok

Muscles keep pulling on the pieces after the break — switch on Muscle pulls in the left panel:Az izmok a törés után is húzzák a darabokat — kapcsold be az Izomhúzások opciót a bal oldali panelen:

A neck muscle (sternocleidomastoid) pulls the inner fragment up.
Egy nyakizom (fejbiccentő izom) felfelé húzza a belső darabot.
The arm's weight hangs on the outer fragment and drags the shoulder down.
A kar súlya a külső darabon függ, és lefelé húzza a vállat.
Chest muscles pull the shoulder inward, letting the pieces overlap slightly (shortening).
A mellizmok befelé húzzák a vállat, ezért a darabok kissé átfedik egymást (rövidülés).

Inner piece up, outer piece down-and-in: the textbook pattern of a midshaft clavicle fracture — exactly what the X-rays show.Belső darab fent, külső lent és beljebb: a középső kulcscsonttörés tankönyvi mintázata — pontosan ezt mutatják a röntgenfelvételek.

The collarbone is a strutA kulcscsont egy merevítő

It is the only bone connecting the arm + shoulder blade to the skeleton, through the joint at the breastbone.
Ez az egyetlen csont, amely a kart és a lapockát a vázhoz köti — a szegycsontnál lévő ízületen át.
The shoulder blade has no joint with the ribcage — it floats on muscle and literally hangs from the outer collarbone by strong ligaments (switch on Hanging & load path).
A lapockának nincs ízülete a bordakosárral — izmokon úszik, és szó szerint a kulcscsont külső harmadán függ, erős szalagokon (kapcsold be a Függesztés és teherút opciót).
The collarbone works like a crane boom: a rigid strut holding the shoulder up, out and back.
A kulcscsont úgy működik, mint egy darugém: merev rúdként tartja a vállat fent, kint és hátul.
With the strut interrupted, gravity and the chest muscles win: the shoulder sinks down, forward and inward. The hunched posture after this fracture is mechanics plus pain-guarding — not a new shape, and a sling helps precisely because it does the strut's job.
Megszakadt merevítővel a gravitáció és a mellizmok győznek: a váll lefelé, előre és befelé süllyed. A törés utáni görnyedt tartás mechanika és fájdalomkerülés — nem új testalkat, a felkötés pedig épp azért segít, mert átveszi a merevítő szerepét.

What is not damagedAmi nem sérült

✓ The shoulder joint itself is fine — the ball of the upper-arm bone sits normally in its socket.
✓ No dislocation, no other fracture seen.
✓ Lungs/ribs were not flagged in the report. ✓ Maga a vállízület rendben van — a felkarcsont feje szabályosan ül az ízvápában.
✓ Nincs ficam, más törés nem látszik.
✓ A lelet nem jelzett tüdő- vagy bordaeltérést.

Two incidental findings (almost certainly older than the accident): mild wear (arthrosis) in the AC joint where collarbone meets shoulder blade, and a small calcium deposit in a tendon near the top of the arm bone. Both are common; neither is a break.Két mellékes lelet (szinte biztosan régebbiek a balesetnél): enyhe kopás (artrózis) az AC-ízületben, ahol a kulcscsont a lapockával találkozik, és egy kis mészlerakódás egy ínban a felkarcsont felső részénél. Mindkettő gyakori; egyik sem törés.

Sling or surgery?Felkötés vagy műtét?

Bone bridges the gap with new bone (callus) wherever the pieces lie — perfect alignment is not required (see the Timeline tab).
A csont ott hidalja át a törést új csonttal (callusszal), ahol a darabok épp fekszenek — tökéletes illeszkedés nem szükséges (lásd a Gyógyulás fület).
Many midshaft clavicle fractures heal with a sling and time, usually leaving a small bump.
Sok középső kulcscsonttörés felkötéssel és idővel gyógyul, többnyire egy kis dudort hagyva.
With large displacement, shortening or many fragments, surgeons sometimes discuss plate-and-screw fixation instead. The alignment slider under the 3D view shows what setting the bone would aim for.
Nagy elmozdulás, rövidülés vagy sok töredék esetén szóba jöhet a lemezes-csavaros rögzítés. A 3D nézet alatti illesztő csúszka mutatja, mit célozna a csont beállítása.
Which path is right depends on much more than an image — that conversation belongs to the patient and their clinicians.
Hogy melyik út a helyes, sokkal többön múlik egy képnél — ez a beteg és az orvosai közös döntése.

Report jargon, translatedA lelet szakszavai, lefordítva

komminut fraktur	broken into more than two pieces
corpus claviculae	the shaft (middle part) of the collarbone
flere intermediære fragmenter	several loose pieces between the two main ends
mediale / laterale fragment	inner piece (toward breastbone) / outer piece (toward shoulder)
en knoglebreddes kranielt eleveret	sits about one bone-width higher (toward the head)
artrose i AC-leddet	wear-and-tear in the acromioclavicular joint (common, usually pre-existing)
caput humeri i cavitas glenoidalis	the ball of the arm bone sits correctly in its socket
ingen fraktur eller luksation	no other break, no dislocation
bløddelsforkalkning ved tuberculum majus	small calcium deposit in soft tissue near a tendon attachment (common incidental finding)

komminut fraktur	kettőnél több darabra tört (darabos törés)
corpus claviculae	a kulcscsont teste (középső szakasza)
flere intermediære fragmenter	több szabad csontdarab a két fő vég között
mediale / laterale fragment	belső darab (a szegycsont felé) / külső darab (a váll felé)
en knoglebreddes kranielt eleveret	kb. egy csontszélességgel feljebb (a fej irányába) áll
artrose i AC-leddet	kopás az AC-ízületben (gyakori, többnyire a balesetnél régebbi)
caput humeri i cavitas glenoidalis	a felkarcsont feje szabályosan ül az ízvápában
ingen fraktur eller luksation	nincs más törés, nincs ficam
bløddelsforkalkning ved tuberculum majus	kis lágyrész-meszesedés egy íntapadásnál (gyakori mellékes lelet)

Controls & keyboardVezérlés és billentyűk

Healthy bone shows the intact S-shape; Ghost overlay superimposes it on the fragments to show each displacement.
Az Ép csont a sértetlen S-formát mutatja; az Ép körvonal ráteszi a darabokra, így látszik minden elmozdulás.
Hanging & load path (key H) traces the arm's weight arm → shoulder blade → ligaments → collarbone → breastbone; the red ✕ marks where the flow stops at the break.
A Függesztés és teherút (H billentyű) a kar súlyának útját mutatja: kar → lapocka → szalagok → kulcscsont → szegycsont; a piros ✕ jelzi, hol szakad meg a törésnél.

1 / 2 / 3 / 4 broken · overlay · healthy · healing
L / A / F / H labels · anatomy · muscle pulls · load path
Arrows pan R reset view Space gentle motion
Dbl-click centre the view on what you clicked

1 / 2 / 3 / 4 törött · körvonal · ép · gyógyulás
L / A / F / H feliratok · anatómia · izomhúzások · teherút
Nyilak mozgatás R alapnézet Szóköz finom mozgás
Dupla katt a nézet középre igazítása a kattintott pontra

Built for education from real records (sundhed.dk; Bispebjerg & Frederiksberg Hospital, 10 Aug 2026). The 3D bone is a stylised model — fragment count and directions follow the report and films, but true shapes would need a CT scan. Nothing here is medical advice.Oktatási célra készült, valódi leletekből (sundhed.dk; Bispebjerg és Frederiksberg Kórház, 2026. aug. 10.). A 3D csont stilizált modell — a darabok száma és iránya a leletet és a felvételeket követi, a valódi formákhoz CT kellene. Semmi ezen az oldalon nem orvosi tanács.

The source material: the actual X-ray films and the radiology report this reconstruction was built from. On some films the yellow “FRAKT” boxes were drawn by the hospital's AI screening tool (Gleamer BoneView) — they mark the fracture region it detected. Click any film to zoom & adjust.A forrásanyag: a valódi röntgenfelvételek és a radiológiai lelet, amelyekből a rekonstrukció készült. Néhány felvételen a sárga „FRAKT” kereteket a kórház MI-szűrőeszköze (Gleamer BoneView) rajzolta — az általa észlelt törési területet jelölik. Kattints bármelyik képre a nagyításhoz.

Why this exists

I broke my collarbone in a cycling accident. Literally the first thing I did with the X-ray report was feed it to an LLM to decode the medical lingo; it turns out learning six years of Latin and a PhD in a technical field don't prepare you for the dense (and Danish) prose of radiology.

In the first week I was lying down close to 23 hours a day, taking the weight of my arm off the fracture — and going into a research frenzy to come to terms with the situation: anatomy, recovery options, watching surgery videos of plates being screwed onto collarbones, and the treatment protocols and research record of the Danish hospital I'd been assigned to. I needed to know: am I in good hands, and what should I expect?

What didn't ease my mind was the report's description of the break itself: a midsection shattered into several fragments. I needed to see what was going on inside. Pressing around a bruised, swollen shoulder is a bad idea, I'm not trained to read 2D X-rays, and I'm a deeply visual person.

So this page exists: built in conversation with Claude from my own X-ray films and radiology report, turning raw medical data into something a patient can actually explore. The 3D shapes are approximate — reconstructed from two flat projections, not a CT — but the geometry of the story is real.

Miért készült ez az oldal

Kerékpáros balesetben eltört a kulcscsontom. Szó szerint az első dolgom az volt a röntgenlelettel, hogy beadtam egy nyelvi modellnek, fejtse meg az orvosi szaknyelvet; mint kiderült, hat év latin és egy műszaki doktori sem készít fel a radiológia tömör (és ráadásul dán nyelvű) prózájára.

Az első héten napi közel 23 órát feküdtem, hogy a karom súlya ne húzza a törést — és közben kutatási lázban próbáltam megbarátkozni a helyzettel: anatómia, gyógyulási lehetőségek, műtéti videók arról, hogyan csavaroznak lemezt a kulcscsontra, és a kezelési protokolljai meg kutatási eredményei annak a dán kórháznak, ahová beutaltak. Tudnom kellett: jó kezekben vagyok-e, és mire számítsak.

Ami viszont nem nyugtatott meg, az a lelet leírása magáról a törésről: a csont középső szakasza több darabra tört. Látnom kellett, mi történik odabent. Egy bezúzódott, feldagadt vállat nyomkodni nem jó ötlet, a 2D röntgenképek olvasásához nem értek, és erősen vizuális típus vagyok.

Ezért létezik ez az oldal: Claude-dal együttműködve készült a saját röntgenfelvételeimből és leletemből, hogy a nyers orvosi adatból olyasmi legyen, amit egy beteg valóban felfedezhet. A 3D formák közelítőek — két sík vetületből készültek, nem CT-ből —, de a történet geometriája valódi.

— Péter Kun · peterkun.com · LinkedIn
